本產品適用于交流50Hz,額定電壓35kv的輸電線和電壓互感受器的短路和過載保護。
熔斷特性
0.5A在0.61.8A范圍內,1分鐘熔斷。
2-7.5A 1小時內熔斷電流暫不規(guī)定。
10A在電流為額定電流2倍時,1小時內熔斷。
基本參數
型號 |
產品代號 |
額定電壓kv |
最高工作電壓KV |
額定電流A |
動穩(wěn)定電流KV(峰值) |
10s熱穩(wěn)定電流KA(有效值) |
重量kg |
GW1-6/200 |
7600 |
6 |
6.9 |
200 |
15 |
5 |
14 |
GW1-6/400 |
7601 |
6 |
6.9 |
400 |
25 |
10 |
15 |
GW1-10/200 |
7602 |
10 |
11.5 |
200 |
15 |
5 |
19 |
GW1-10/400 |
7603 |
10 |
11.5 |
400 |
25 |
10 |
20 |
GW1-10/630 |
7604 |
10 |
11.5 |
630 |
35 |
14 |
21 |
GW1-10W/200 |
76200 |
10 |
11.5 |
200 |
15 |
5 |
19 |
GW1-10W/400 |
76201 |
10 |
11.5 |
400 |
25 |
10 |
20 |
GW1-10W/630 |
76202 |
10 |
11.5 |
630 |
35 |
14 |
21 |

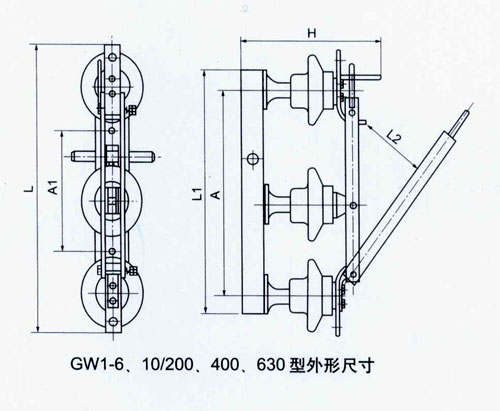

外型及安裝尺寸
型號 |
產品代號 |
主要尺寸(mm) |
L |
L1 |
L2 |
H |
A |
A1 |
GW1-6/200、400 |
7600 7601 |
5600 |
500 |
150 |
325 |
420 |
280 |
GW1-10/200、400、630 |
7602 7603 7604 |
6700 |
620 |
180 |
363 |
510 |
370 |
